本期內容繼續推出產品篇——自緊式密封環（二）
我們之前介紹了自緊式密封環的特性、應用場景、技術參數等，下面就跟隨小編再次深入了解一下吧！

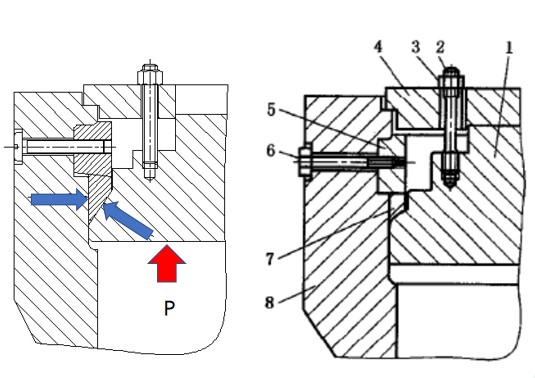

1、頂蓋；2、牽制螺栓；3、螺母；4、牽制環；5、四合環；6、拉緊螺栓；7、密封環；8、筒體端部
伍德密封是較早出現的一種自緊式密封結構，如圖所示。
安裝時，將頂蓋、壓墊、四合環、牽制環依次裝入，擰緊拉緊螺栓，使四合環貼住筒體，用牽制螺栓將頂蓋吊起而壓緊楔形壓墊，便可起到預緊作用。
操作時，壓力載荷全部加到浮動頂蓋上，故密封比壓隨介質壓力上升而增加。
該密封結構的主要優點是：
①全自緊式，壓力和溫度的波動不會影響密封的可靠性；
②介質產生的軸向力經頂蓋傳給壓墊和四合環，最后均由筒體承擔，無須主螺栓；
③由于頂蓋密封面是圓弧面，組裝時頂蓋即使有些偏斜，在升壓過程中也可自行調整，不至于影響密封效果。

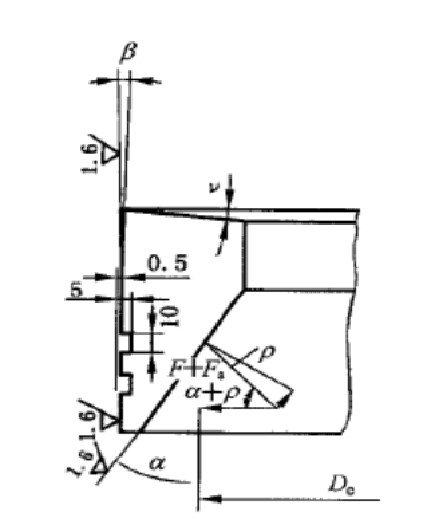

壓墊 (楔形密封環）
頂蓋和壓環之間按照線接觸密封設計，為防止密封壓緊力過大把密封面壓潰，設計中應注意選配適當強度的材料。
